四柱液壓機導向結構
液壓機結構中較典型的主要有三梁四柱式液壓機、雙柱下拉式液壓機、龍門式液壓機、框架式和單臂式等，其中三梁四柱式液壓機為通用型液壓機的常用型式。

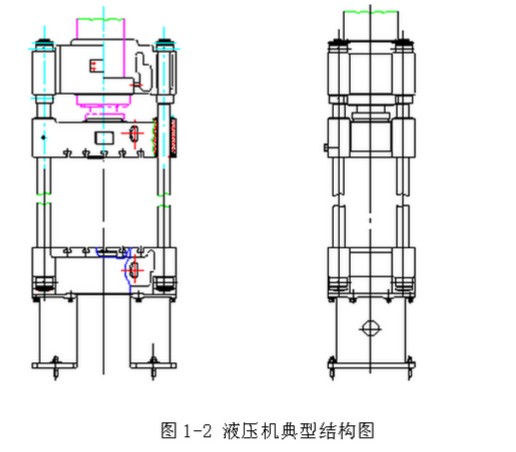

三梁四柱式液壓機結構如圖所示，它由上橫梁、下橫梁、4個立柱和16個內外螺母組成一個封閉的框架，框架承受全部的工作載荷。工作缸固定在上橫梁上，工作缸內有工作柱塞與活動橫梁相連接?；顒訖M梁以4根立柱為導向，在上、下橫梁之間往復運動?；顒訖M梁下面固定有上砧，而下砧則固定與下橫梁上的工作臺上。當高壓液體進入工作缸后，對柱塞產生很大的壓力，推動柱塞、活動橫梁及上砧向下運動，使工件在上、下砧之間產生塑性變形。同時在完成工作之后實現回程運動。
三梁四柱式液壓機的主要部件有： ⑴立柱：立柱是機架的主要支撐部件和主要受力件，又是活動橫梁的導向件，因此對立柱有較高的強度、剛度和精度要求。立柱所用的材料、結構尺寸、制造質量及其與橫梁之間的連接方式、預緊程度等因素，都對液壓機的工作性能甚至使用壽命有著很大的影響。 立柱通常用如下材料制成：35鋼、45鋼、40Cr、20MnV、20MnSiMo等。 ⑵橫梁：橫梁包括上橫梁、下橫梁（或稱底座）和活動橫梁（或稱滑塊），是液壓機的重要部件。由于橫梁的輪廓尺寸很大，為了節約金屬和減輕重量，一般都做成空心箱形結構，中間加設肋板，承載大的地方肋板較密，以提高剛度，減低局部應力，肋板一般按方格形或輻射形分布，在安裝各種缸、柱塞（或活塞）及立柱的地方做成圓筒形，以使其環行支撐面的剛度盡可能一致，并用肋板與外壁相互之間連接起來。 橫梁有鑄造結構和焊接結構兩種，生產批量較大的中、小型液壓機其橫梁多為鑄鐵件（材料多為HT200）或鑄鋼件（材料多為ZG275-500）；近年來采用焊接結構的日漸增多，材料一般為Q235或16Mn鋼板。 中、小型液壓機橫梁多數為整體結構，而大型液壓機橫梁由于受制造和運輸能力的限制往往設計成組合形式，并利用鍵和拉緊螺栓連接。
三梁四柱式液壓機結構如圖所示，它由上橫梁、下橫梁、4個立柱和16個內外螺母組成一個封閉的框架，框架承受全部的工作載荷。工作缸固定在上橫梁上，工作缸內有工作柱塞與活動橫梁相連接?；顒訖M梁以4根立柱為導向，在上、下橫梁之間往復運動?；顒訖M梁下面固定有上砧，而下砧則固定與下橫梁上的工作臺上。當高壓液體進入工作缸后，對柱塞產生很大的壓力，推動柱塞、活動橫梁及上砧向下運動，使工件在上、下砧之間產生塑性變形。同時在完成工作之后實現回程運動。
三梁四柱式液壓機的主要部件有： ⑴立柱：立柱是機架的主要支撐部件和主要受力件，又是活動橫梁的導向件，因此對立柱有較高的強度、剛度和精度要求。立柱所用的材料、結構尺寸、制造質量及其與橫梁之間的連接方式、預緊程度等因素，都對液壓機的工作性能甚至使用壽命有著很大的影響。 立柱通常用如下材料制成：35鋼、45鋼、40Cr、20MnV、20MnSiMo等。 ⑵橫梁：橫梁包括上橫梁、下橫梁（或稱底座）和活動橫梁（或稱滑塊），是液壓機的重要部件。由于橫梁的輪廓尺寸很大，為了節約金屬和減輕重量，一般都做成空心箱形結構，中間加設肋板，承載大的地方肋板較密，以提高剛度，減低局部應力，肋板一般按方格形或輻射形分布，在安裝各種缸、柱塞（或活塞）及立柱的地方做成圓筒形，以使其環行支撐面的剛度盡可能一致，并用肋板與外壁相互之間連接起來。 橫梁有鑄造結構和焊接結構兩種，生產批量較大的中、小型液壓機其橫梁多為鑄鐵件（材料多為HT200）或鑄鋼件（材料多為ZG275-500）；近年來采用焊接結構的日漸增多，材料一般為Q235或16Mn鋼板。 中、小型液壓機橫梁多數為整體結構，而大型液壓機橫梁由于受制造和運輸能力的限制往往設計成組合形式，并利用鍵和拉緊螺栓連接。
