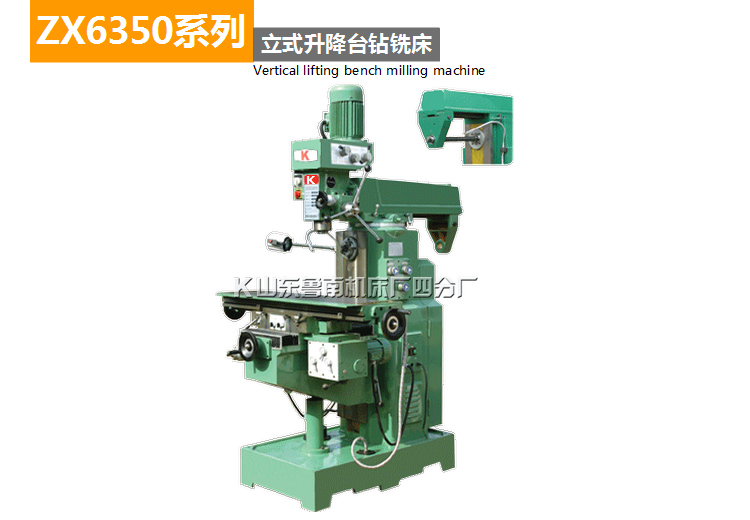

ZX6350D 鉆銑床
一、適用范圍：
ZX6350D升降臺鉆銑床為方形箱體的多功能鉆銑床，立銑為齒輪轉動，臥銑為皮帶轉動。裝有機械進給器，可實現工作臺縱向自動進給，減少了勞動強度，提高了加工精度和表面光潔度。床身導軌經淬火處理，有良好的耐磨能力。銑頭安裝于滑臂前端，可前后移動，不僅能在垂直平面內左右回轉動45°，又可在床身上回轉360°，具有良好的加工萬向性。
在ZX6350D升降臺鉆銑床安裝相應附件，可進行立銑、臥銑、鉆、鏜、擴等多種加工，可加工平面、溝槽、螺旋面、斜面、成型面以及花鍵、齒輪等零件，適用于各種企業，特別是工具、模具、卡具的加工制造。
二、設備特點：
ZX6350鉆銑床整體采用優質樹脂砂鑄造，齒輪采用淬火磨齒，使用壽命長；根據加工的不同可選擇X軸進給和XY軸自動進給，效率高、操作方便；根據材質的不同，可以配置臺灣高速炮塔銑頭，切削轉速高。也可以配置數顯光柵尺，提高加工精度。
三、設備參數：
|
項 目
|
單位
|
技術參數
|
|
主軸錐孔錐度
|
|
MT.4
|
|
立軸端面至工作臺面距離
|
mm
|
100-460
|
|
臥軸中心至工作臺面距離
|
mm
|
0-360
|
|
立軸中心至床身垂直導軌面距離
|
mm
|
200-500
|
|
主軸轉速范圍
|
r/min
|
（8級）115-1750（立）
（12級）40-1300（臥）
|
|
主軸套筒行程
|
mm
|
120（立）
|
|
工作臺尺寸
|
mm
|
1200×280
|
|
工作臺行程（縱向/橫向/垂向）
|
mm
|
600/300/300
|
|
臥軸中心至懸梁平面距離
|
mm
|
175
|
|
工作臺縱/橫向機動進給速度
|
mm/min
|
12-370（8級）540（快）
|
|
工作臺T型槽數/寬度/間距
|
mm
|
3/14/63
|
|
主傳動電動機功率
|
kW
|
1.5/2.2（立）
|
|
工作臺機動進給電動機功率
|
W
|
370
|
|
冷卻泵電動機功率
|
W
|
40
|
|
機床凈重/毛重
|
kg
|
1250/1350
|
|
外形尺寸
|
mm
|
1660×1340×2130
|
