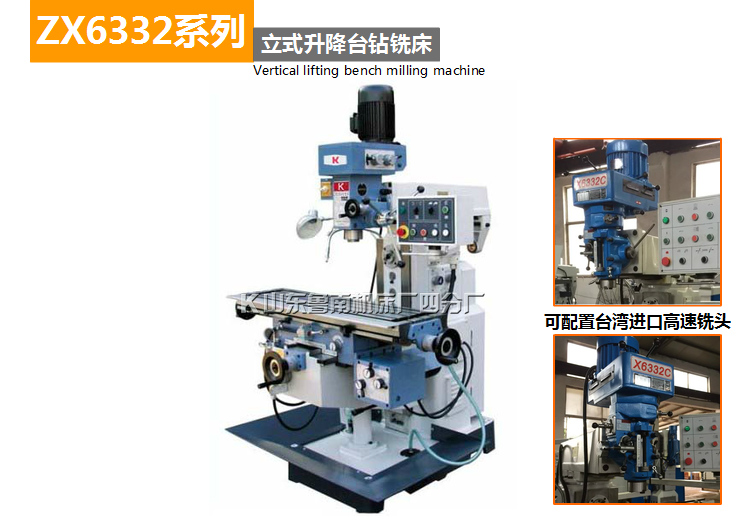

ZX6332C 鉆銑床
一、適用范圍：
ZX6332C升降臺鉆銑床為方形箱體的多功能鉆銑床，立銑為高速皮帶轉動，臥銑為皮帶齒輪轉動。裝有機械進給器，可實現工作臺縱向自動進給，減少了勞動強度，提高了加工精度和表面光潔度。床身導軌經淬火處理，有良好的耐磨能力。銑頭安裝于滑臂前端，可前后移動，不僅能在垂直平面內左右回轉動45°，又可在床身上回轉360°，具有良好的加工萬向性。
在ZX6332C升降臺鉆銑床安裝相應附件，可進行立銑、臥銑、鉆、鏜、擴等多種加工，可加工平面、溝槽、螺旋面、斜面、成型面以及花鍵、齒輪等零件，適用于各種企業，特別是工具、模具、卡具的加工制造。
二、設備特點：
ZX6332C鉆銑床整體采用優質樹脂砂鑄造，導軌采用矩形設計,穩定性能更好。配置臺灣高速炮塔銑頭，切削轉速高，使用壽命長；也可以配置數顯光柵尺，提高加工精度。
三、設備參數：
主要技術參數:
|
主要技術參數
|
Units
|
X6332C
|
|
主軸孔錐度（立/臥）
|
mm
|
R8 / ISO40
|
|
主軸端面至工作臺距離
|
mm
|
150-500（V）
|
|
主軸中心至立柱表面距離
|
mm
|
150-55（V）
|
|
主軸轉速范圍
|
r.p.m
|
(16)664540（立）
(12)60-1350（臥） |
|
主軸行程
|
mm
|
150（立）
|
| 主軸套筒自動進給級數 | mm | 3級 0.04/0.08/0/15 |
|
工作臺尺寸
|
mm
|
1370*320
|
|
工作臺行程(縱向/橫向/垂直)
|
mm
|
650X300X350
|
| 工作臺T型槽(槽數/寬度/間距) | mm | 3/14/70 |
| 工作臺縱向/橫向機動進給速度 | (mm/min) | (8)15-370(快進540) |
| 工作臺垂直機動升降速度 | (mm/min) | 560 |
| 工作臺機進給電動機功率 | KW | 0.75 |
| 升降臺機升降電動機功率 | KW | 1.1 |
|
主傳動電機功率
|
kW
|
3.7(立)2.2(臥)
|
|
外型尺寸
|
mm
|
1720X1520X2225
|
|
凈重
|
kg
|
1800/1850
|
