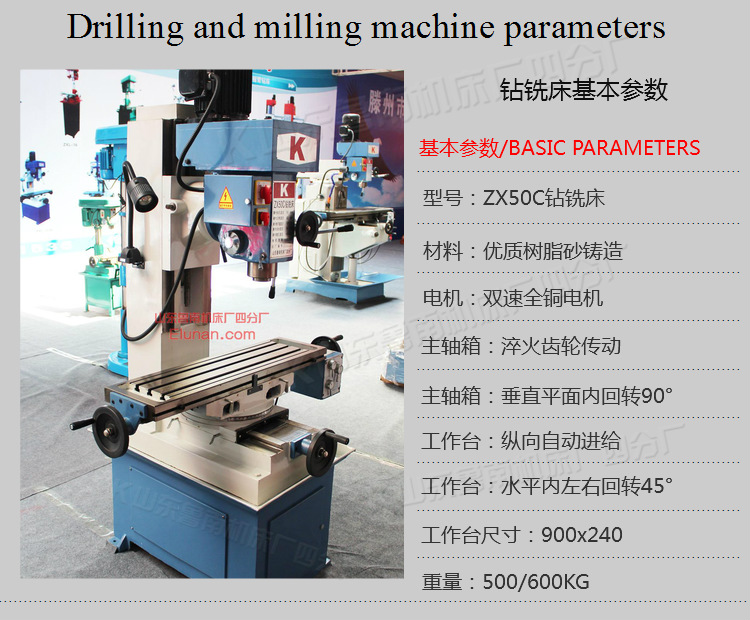

ZX50C 鉆銑床
一、適用范圍
ZX50C/ZX50CM多功能鉆銑床綜合銑床、鉆床主要特點設計，具有銑、鉆、鏜、磨、攻絲等多種切削功能，主軸箱為齒輪傳動，齒輪采用磨齒經高頻淬火處理，噪音低，經久耐用?？纱怪逼矫鎯?nèi)左右回轉90°，工作臺面積可在水平面內垂直縱橫移動，又可左右回轉45°，工作臺配有機械進給器，可實現工作臺縱向自動進給，提高加工精度和表面光潔度。主軸配有微動進給機構，可進行平面、凹槽、螺旋面、斜面、花鍵、齒輪等的加工，結構簡單，操作靈活，廣泛用于單件或是成批的機械制造。
二、功能特點
※ 設備整體采用優質樹脂砂鑄造.

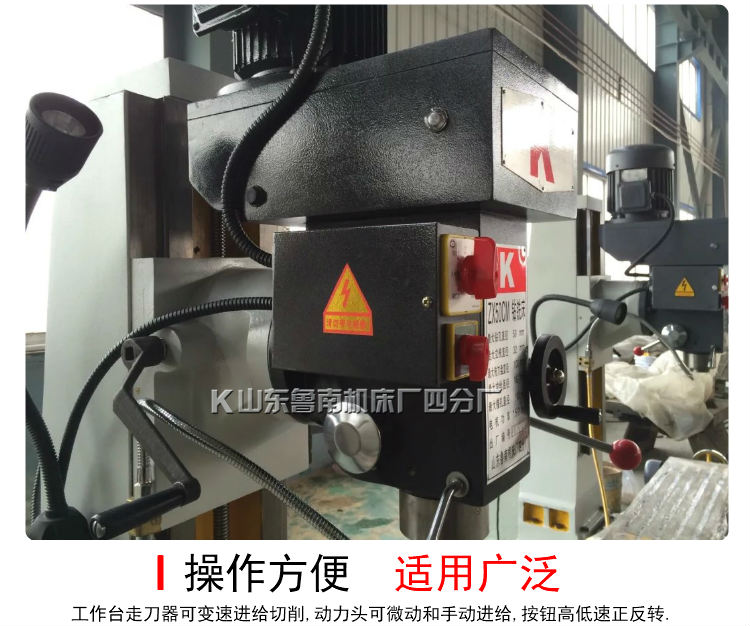

※主軸微進給采用雙軸承式結構,穩定性好.
※主軸箱可垂直平面內左右回轉,銑削范圍廣.
※ 導軌采用精磨導軌面,配合人工研磨，提高機床精度和使用壽命.
※ 工作臺縱向可選配走刀器,配置光柵尺，提高效率和加工精度.
三、主要參數
|
主要技術參數 |
ZX50C（標配） |
ZX50CM（加大型） |
|
鉆孔最大直徑 |
50 |
50 |
|
端銑最大寬度 |
100 |
100 |
|
立銑最大直徑 |
25 |
25 |
|
鏜孔最大直徑 |
120 |
120 |
|
最大攻絲直徑 |
M16 |
M16 |
|
最大平磨砂輪直徑 |
|
|
|
主軸端面至工作臺距離 |
50-520 |
60-690 |
|
主軸轉速范圍（r.p.m） |
115-1760 |
115-1760 |
|
主軸行程 |
120 |
120 |
|
工作臺尺寸 |
900X240 |
1000X260 |
|
工作臺行程 |
430×180 |
520X350 |
|
外型尺寸 |
1270×950×1800 |
1300X1100X2000 |
|
電動機功率 |
1.5/2.2 |
1.5/2.2 |
|
機床重量 |
530/580 |
800/850 |

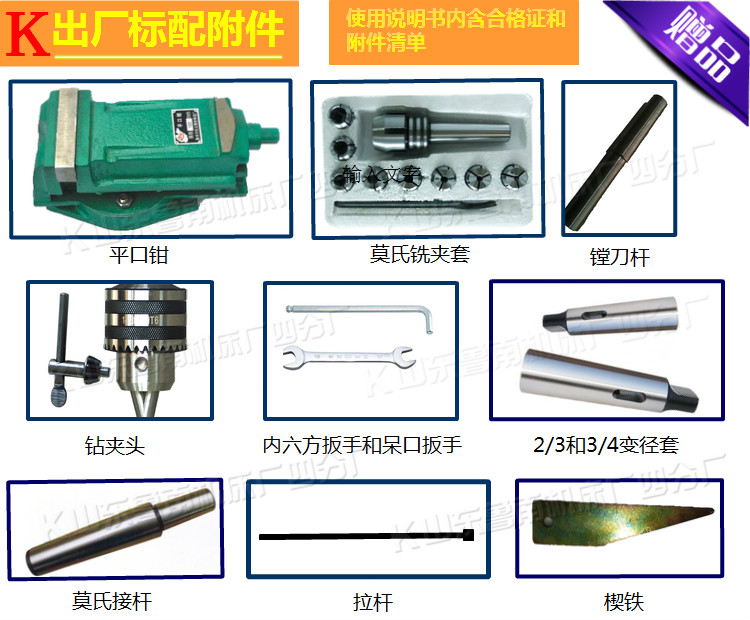

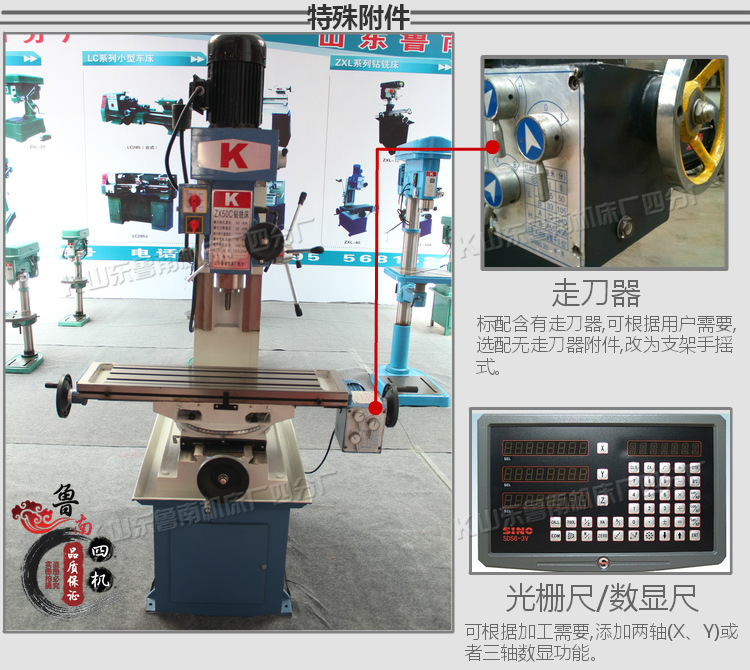

※ 出廠ZX50C標配雙速電機,工作臺自動走刀器,(ZX50CM標配冷卻水泵、行程限位開關)，可根據用戶需要加裝兩軸或三軸數顯光柵尺.
