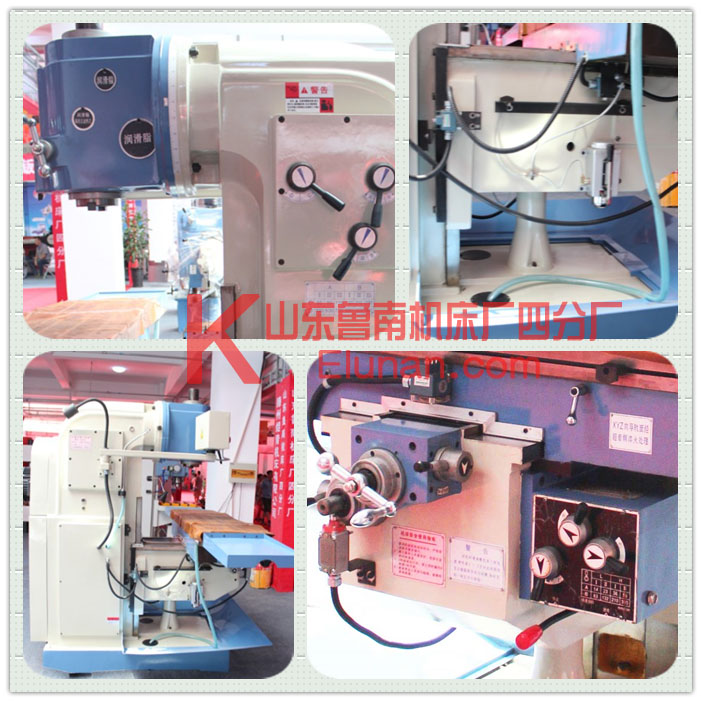

X5036K 立式銑床
X5036K立式銑床主要結構特點：
●高強度“大力銑”式床身使該銑床切削能力更強，穩定性更高，實用性更強！
●主軸套筒可手動微進給，行程可達70mm。
● X、Y、Z方向均可手動和機動進給為（8級變速，具備：快進與進給，工作時可以自由變換）
●X、Y、Z三方向?qū)к壐背纛l淬火、精密磨削。
●手動潤滑裝置可對絲杠及導軌進行強制潤滑。
●根據需要可另外配置銑床數顯尺。
X5036K銑床主要技術參數：
|
主要技術參數 |
X5036K |
|
主軸孔錐度 |
7：24 IS050（立） |
|
主軸端面至工作臺距離 |
60~500 |
|
主軸中心線至床身垂直導軌面距離 |
370 |
|
主軸轉速范圍（r.p.m） |
（12級）60-1800 |
|
工作臺工作面尺寸 |
1500*360 |
|
工作臺行程(縱向/橫向) |
1000/350 |
|
工作臺橫向機動進給速度（mm/min） |
（8級）15-370（快進540） |
|
工作臺縱向機動升降速度（mm/min） |
（8級）15-370（快進540） |
|
工作臺垂向機動升降速度（mm/min） |
590 |
|
工作臺“T”型槽（槽數/寬度mm/間距mm） |
3/18/80 |
|
主傳動電機功率（Kw） |
5.5 |
|
工作臺機動進給電機功率（Kw） |
0.75 |
|
機床外行尺寸（長*寬*高）（mm） |
2200×2600×1880 |
|
凈/毛重約（Kg） |
3300 |
