加工中心

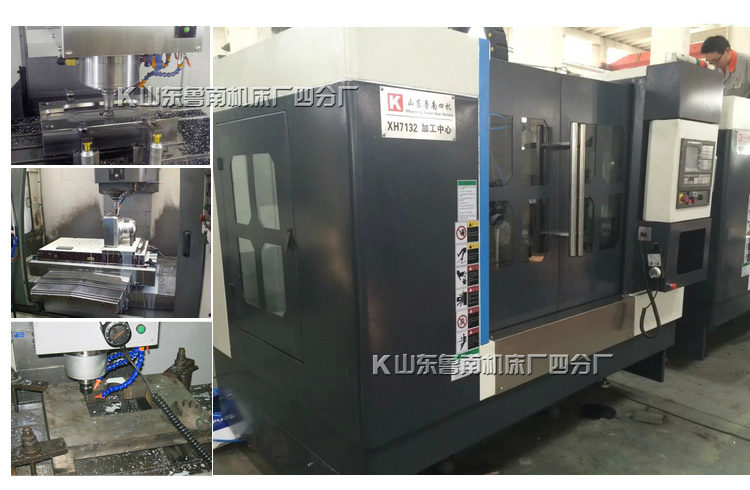

XH7132 數控銑床/加工中心


產品特點： XH7132立式加工中心是適用于機械加工及模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序。

  XH7132立式加工中心的詳細資料：


XH7132立式加工中心用途
本機床是適用于機械加工及模具制造領域的立式加工中心，能適應從粗加工到精加工的加工要求，可完成銑、鉆、攻、鏜等多種工序。
XH7132立式加工中心主要結構特點
●機身及主要構件均為高強度鑄鐵,金相組織穩定，確保機床長期使用的穩定性；
●立柱底部為A字型橋跨式結構，結合大箱體底座，大幅減輕重切削時機身的振動.
●預拉伸精密滾珠絲杠傳動.
●高速、高精度、高剛性主軸單元.
●采用先進的集中自動潤滑裝置，定時、定量的自動間歇式潤滑，工作穩定可靠.
                                                                                                 XH7132立式加工中心主要配置：
標準配置 選擇配置
KND-1000M數控系統 臺灣新代、GSK-983M、西門子、
FANUC  0i  mate-MD數控系統
16把斗笠式刀庫 20把圓盤刀庫
臺灣BT40主軸單元 BT40
漢江精密滾珠絲杠 數控分度頭
日本NTN軸承 強力沖屑系統、螺旋排屑機構


                                                                                               XK7132立式加工中心主要技術參數
項  目 單位 技術參數
XK7132 XH7132
X軸行程 mm 620 620
Y軸行程 mm 350 350
Z軸行程 mm 500 500
主軸端面至工作臺面距離 mm 100-600 100-600
主軸中心至立柱導軌面距離 mm 395 395
快速移動(X/Y) mm/min 12000 12000
快速移動(Z) mm/min 12000 12000
切削進給速度 mm/min 2-4000 2-4000
工作臺尺寸 mm 920X320 920X320
工作臺最大承重 kg 300 300
工作臺T型槽(槽數/寬度/間距)   3/14/85 3/14/85
主軸最高轉速 r/min 8000 8000
主軸電機功率 kw 3.7 3.7
主軸鼻端錐度   BT40 BT40
刀庫容量  把   16
最大刀具直徑 mm   Φ120
刀具最大長度 mm   200
刀具最大重量 kg   8
定位精度 mm ±0.0075 ±0.0075
重復定位精度 mm ±0.005 ±0.005
機床重量 kg 3200 3300
外形尺寸 mm 2050X1880X2150 2050X1880X2150
